¶ DIY - preiswert und genau: RTK - Messung in Eigenregie
Erforderlicher Wissensstand: Fortgeschrittenes Wissen
¶ Zusammenfassung
¶ Ziel
Mithilfe dieses low-cost Ansatzes können Landwirt*innen unter Nutzung des in vielen Bundesländern kostenlosen SAPOS-Korrektursignal RTK genau Punkte auf ihren Ackerflächen einmessen und selbstständig weiterverarbeiten und für diverse Anwendungsfälle nutzen (Grenzsteine, Drainagen, Spritzfenster etc.).
¶ Durchführung
Mit dem RTK Calibrated Surveyor Kit der Fa. ArduSimple kann in Verbindung mit dem eigenen Android Mobiltelefon und einer entsprechenden App das SAPOS-Korrektursignal der Landesvermessungsämter für RTK genaue Erfassung von Punkten oder Flächen genutzt werden.
¶ Ergebnis
Landwirt*innen können selbstständig und, im Vergleich zu bisher am Markt verfügbaren Messsystemen, äußerst kostengünstig aber nicht weniger genau Punkte und Flächen von Interesse auf ihren Ackerflächen einmessen und prozessieren.
¶ Bestandteile
- Digitales Endgerät
- GNSS Modul - RTK Stab
- GNSS Korrekturdaten
¶ Anleitung
¶ Einrichtung
¶ Schritt 1: RTK calibrated surveyor kit kaufen und zusammenbauen
Vorarbeit notwendig: Tutorial für den Zusammenbau des Stabs
| Auf der Internetseite der Firma Ardusimple oder Mouser Eletronics kann die RTK Messeinheit erworben werden. Der Lieferumfang besteht im wesentlichen aus einer GNSS Multiband Antenne, einem u-blox Modul, den benötigten Kabeln und, bei Bedarf, einem Messstab. Den Zusammenbau des Stabs erläutert das Tutorial im Farmwiki (Vorarbeit). |
 |
¶ Schritt 2: SAPOS Korrektursignal beantragen
|
Für dieses Beispiel benötigen Sie eine SAPOS Lizenz vom zuständigen Landesvermessungsamt. Je nach Bundesland kann dieser Service kostenfrei sein bzw. es können Kosten in unterschiedlicher Höhe anfallen. Infos dazu finden Sie auf der SAPOS-Webseite des jeweiligen Landes.
|
|
¶ Schritt 3: Mit dem SAPOS Korrektursignal verbinden
Bestellen der Zugangsdaten beim jeweiligen Landesvermesssungsamt
|

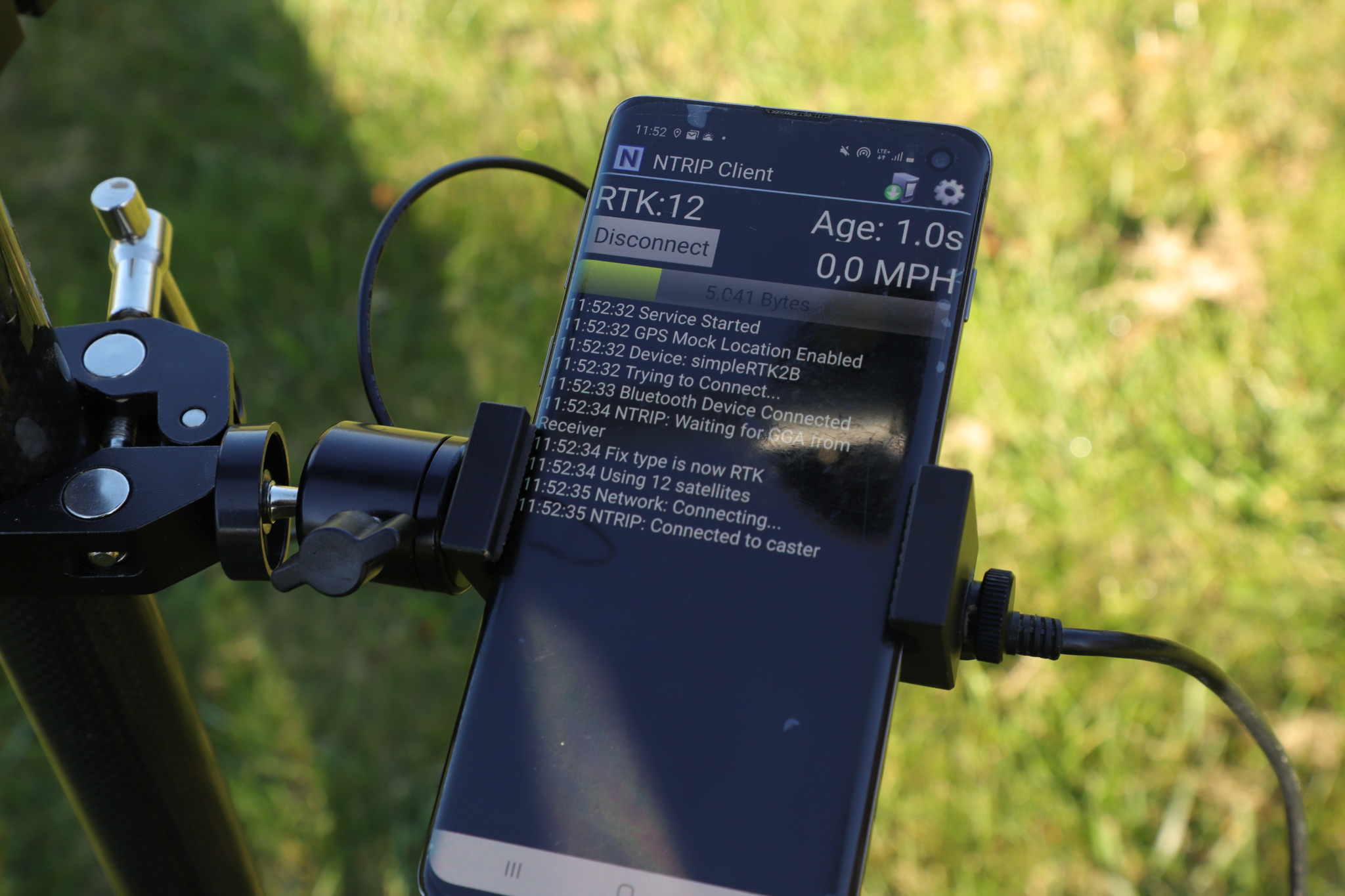

Mit den vom Landesvermessungsamt bereitgestellten Daten, d.h. Caster URL, Port und Mount Point (Beispiel Niedersachsen: Ntrip-Caster-URL: openservice-sapos.niedersachsen.de, Port: 2101, Mountpoint: VRS_3_2G_NI) sowie dem Benutzernamen und Passwort mit dem SAPOS Signal verbinden.
|
|
¶ Schritt 4: App zur Erfassung von Positionen starten
|

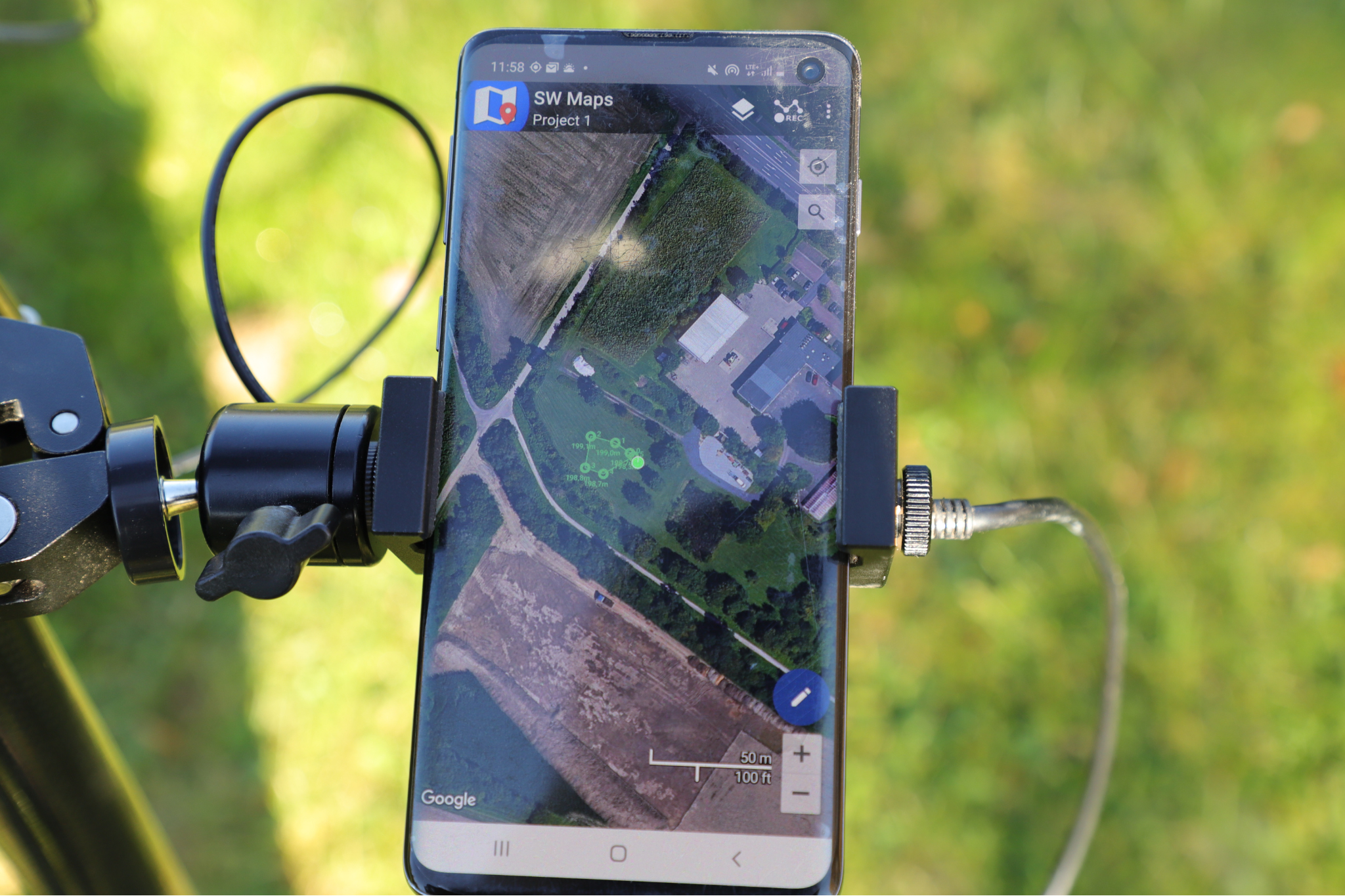

Eine der installierten Apps (SW Maps oder QField) zur Erfassung von Positionsdaten starten und zur Erfassung nutzen.
|
|
¶ Durchführung
¶ Schritt 5: Besondere Feldpunkte einmessen
Vorarbeit notwendig: Für die Übertragung von Versuchsplänen auf das Mobiltelefon müssen diese vorher in einem GIS Programm erstellt werden

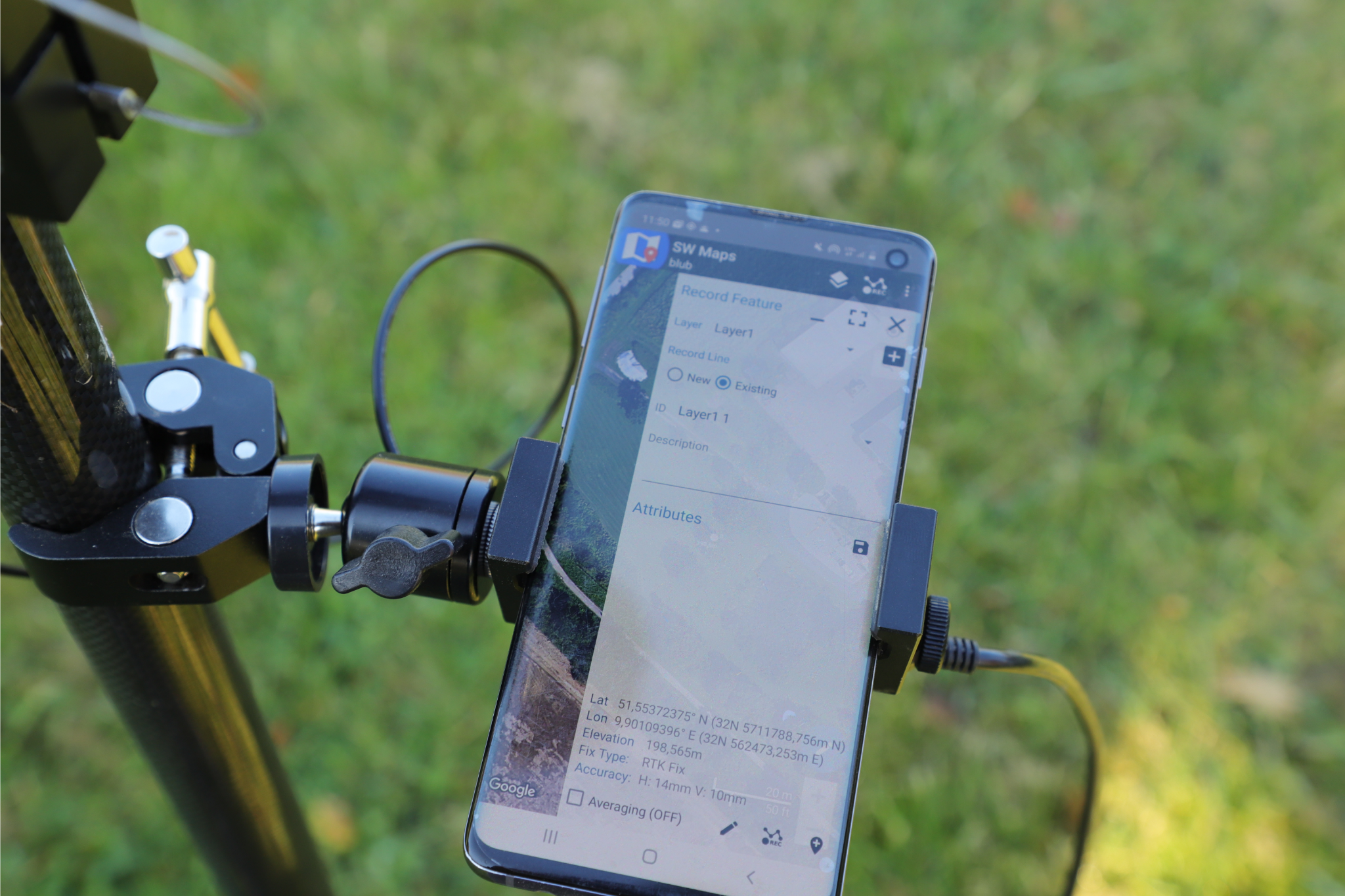

| Mithilfe der gewählten App auf dem Mobiltelefon können besondere Punkte von Interesse auf dem Acker eingemessen werden. Dies können zum Beispiel Grenzsteine oder die Eckpunkte der Ackerfläche sein. Aber auch das Einmessen von Flächen ist hochgenau möglich und erlaubt so die Anlage von Spritzfenster, die nach einmaligen Einmessen über mehrere Jahre exakt wieder auffindbar sind. | |
|
¶ Schritt 6: Daten in GIS Software exportieren
| Nach der erfolgreichen Einmessung können Sie die eingemessenen Koordinaten in eine beliebige GIS Software für weitere Auswertung übertragen. |
|
¶ Auswertung und Datenmanagement
¶ Schritt 7: Auswertung der Daten im GIS
| Auf Farmwiki.de finden Sie verschiedenste Tutorials zu GIS-Software, wie QGIS oder ArcGIS PRO. Hier können Sie aufgenommene Daten verarbeiten und nutzen. Shape Dateien lassen Sich auch im Sammelantrag verwenden. |
|
¶ Ergebnisse und Potenzial
¶ Technologisches Potenzial
| Verbesserte Rechtssicherheit: |
🚜🚜🚜 |
| Entbürokratisierung: |
🚜 |
| Beitrag zur digitalen Transformation: |
🚜🚜 |
| Vereinfachtes Datenmanagement: |
🚜🚜 |
¶ Ökonomisches Potenzial
| Einsparung Betriebsmittel |
kein Zusatznutzen |
| Einsparung Arbeitszeit: |
🚜 |
| Bessere betriebliche Planungssicherheit: |
🚜 |
| Mehrertrag/ höhere Leistung: | kein Zusatznutzen |
| Entscheidungs-Unterstützung: |
kein Zusatznutzen |
¶ Ökologisches Potenzial
| Steigerung Ressourceneffizienz: |
kein Zusatznutzen |
| Geringere Bodenverdichtung: |
kein Zusatznutzen |
| Steigerung Biodiversität: |
kein Zusatznutzen |
| Emissionsminderung: |
🚜 |
¶ Soziales Potenzial
| Erhöhung Attraktivität des Arbeitsplatzes: |
🚜 |
| Arbeitserleichterung: |
🚜🚜 |
| Beitrag zur Entwicklung des ländlichen Raumes: |
kein Zusatznutzen |
| Verbesserung Arbeitssicherheit: |
kein Zusatznutzen |
| Verbessertes Image: |
🚜 |
¶ Zusätzliche Ressourcen
¶ Einordnung
Produktionsbereich:
- Pflanze
Produktionsrichtung:
- Pflanze (Alle)
Arbeitsbereich:
- Pflanze (Alle)
Einsatzhäufigkeit:
- Mehrmals
- unabhängig von einem bestimmten Hersteller
Übertragbarkeit:
- International
¶ Informationen zur Umsetzung
- bis 10 Minuten
Anschaffungskosten (Richtwerte):
- 101 - 1.000 €
- Das "RTK Calibrated Surveyor Kit" der Fa. ArduSimple kostet komplett 623,00€ .
- Die Anmeldung zu den SAPOS Diensten der Landesvermessungsämter erfordert, je nach Bundesland, eine einmalige Anmeldegebühr von 150,00€.
Laufende Kosten:
- 0-10€ pro Monat
Testumgebung:
- Projektversuch
¶ Technische Details
¶ Hardware-Spezifikationen
- Digitales Endgerät
- GNSS Modul - RTK Stab, RTK Calibrated Surveyor Kit, Hersteller ArduSimple
¶ Softwaredetails
- Sapos HEPS Zugang
- Mapping Anwendung, Anbieter SW Maps
¶ Datenformate und Integration
- Exportformat: NTRIP
¶ Informationen zu Autoren
|
Logo:
|
Projekt:
|
|
Institution: Universität Göttingen |
Institut: IfZ Institut für Zuckerrübenforschung |
|
Autoren: Sebastian Streit |
Kontakt: |
